Часто, новоселы, оказавшись в новом, но еще не обустроенном доме задаются вопросом: «Какой диффавтомат лучше выбрать?». Далее будет на дан ответ на этот вопрос и приведены краткие теоретические сведения по этому вопросу.
Диффавтомат представляет собой аппарат, выполняющий задачи автоматического выключения и УЗО.
Подключение дифференциального автомата позволяет выполнить нескольких важных функций:
- Осуществление заслона от воздействия сверхтока в случае замыканий или перегрузок,
- Наличие диффавтомата позволяет избежать пожаров и нанесения вреда здоровью человека при утечках тока через нарушенный изоляционный слой провода силовой линии или поврежденного предмета быта, использующего электричество.
Из-за своих качеств, это устройство пользуется большой популярностью как дома, так и на предприятиях.
Устройство
Они производятся из металлов с плохой проводимостью электричества и оснащаются защёлками крепления на DIN-рейке.
Если взглянуть на обозначение диффавтоматов на схеме, то обнаружится что аппарат состоит из трех системообразующих элементов:
- Диффтрансформатор,
- Электромагнитный и тепловой расцепители,
Число полюсов обусловливает количество обмоток диффтрансформатора. Этот узел сравнивает силы напряжения токов и при их несимметричности на выходе вторичной обмотки возникает ток утечки. Перейдя на пусковой орган, им расцепляются силовые контакты устройства.

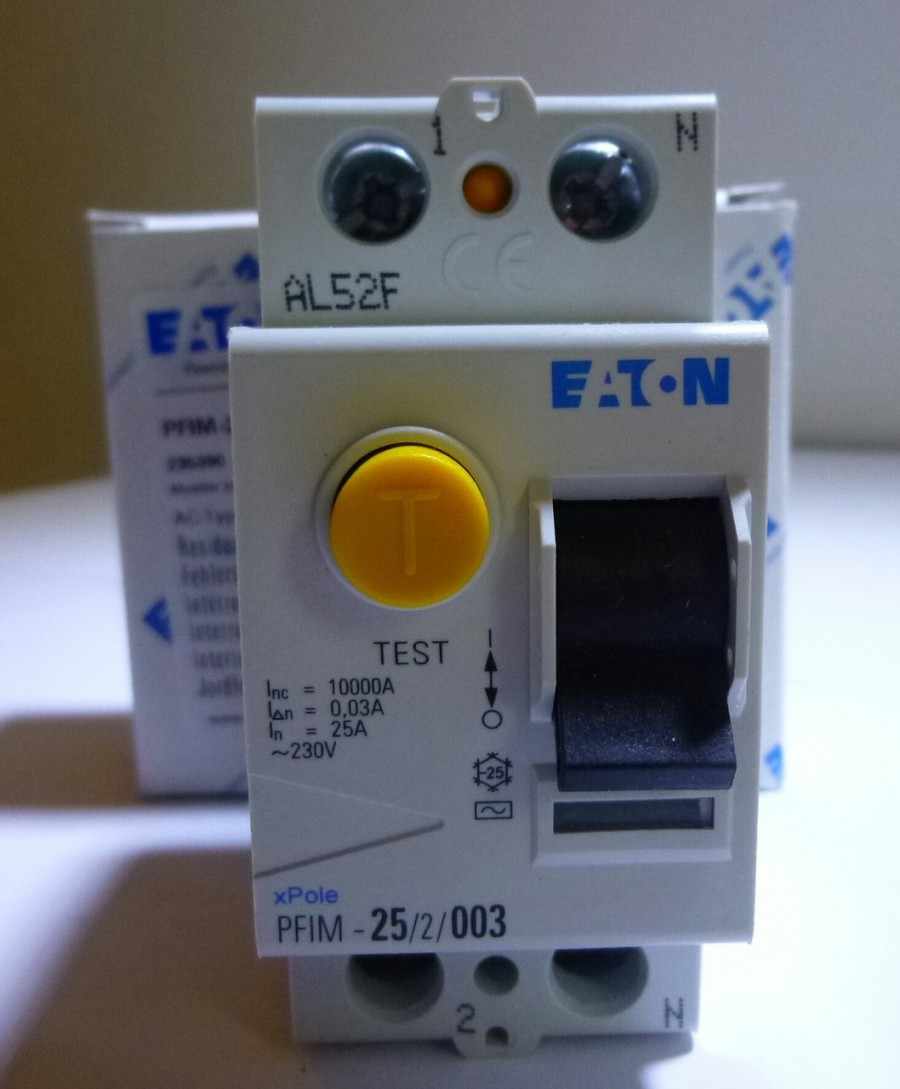

Работоспособность проверяется с помощью кнопки специального устройства «TEST». Ее подключают шаг за шагом, с сопротивлением, подающимся через одну из имеющихся или дополнительную обмотку.
Нажав на переключатель, создается дисбаланс токов, приводящий к созданию диффтока, что приводит к реагированию автомата если он работоспособен.
Электромагнитный расцепитель это элемент, влияющий на процесс отключения, состоящий из магнита с сердечником. Он задействуется при превышении током порога реагирования – например, в ходе короткого замыкания. Действие происходит за миллисекунды.
Задача теплового расцепителя защищать сети от перегрузок. Фактически, это биметаллическая пластина, деформирующаяся от контакта с током, превышающим его номинальные нагрузки. В процессе, она меняет свое положение и приводит к отключению аппарата. Скорость реакции зависит от величины токов нагрузки и температурного фона в помещении.
Область применения
Многие пользуются подобным решением из-за его малых габаритов и компактности. В независимости от модели, при установке устройство займёт значительно меньшую площадь в сравнении с установкой по отдельности УЗО и автомата.
Особенно это становится заметно в случае необходимости разместить в щитке одновременно несколько приборов аварийного выключения и автовыключателей.
Инструмент великолепно справляется с защитой проводки, а потому нашел широкое применение как дома, так и на различных предприятиях.
Отличие диффавтомата заключается в том, что он не уступает в производительности отдельным УЗО и автовыключателям, что позволяет использовать его без каких-либо ограничений.
Его установка допускается и на вводе, и на отходящих линиях электропередачи, благодаря чему становиться возможным достижение отличного уровня пожаробезопасности и ограждение людей от соприкосновения с высоким напряжением.

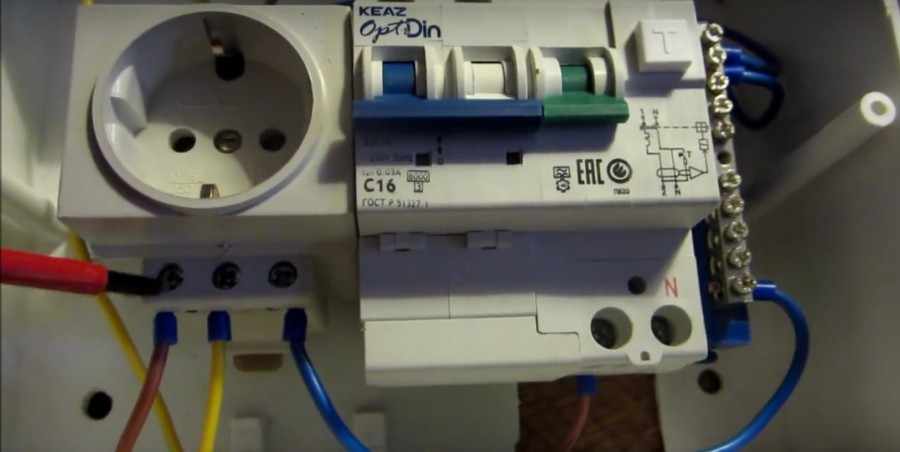

Монтаж диффавтоматов происходит, как и монтаж УЗО. Тип сети обусловливает тип дифференциального автомата, что будет установлен. Двухполюсные диффавтоматы сочетаются с однофазной сетью на 220 вольт. Нулевой и фазный проводник активной сети подсоединяются к креплениям верхних полюсов, аналогичные проводники нагрузки – к нижним полюсам.

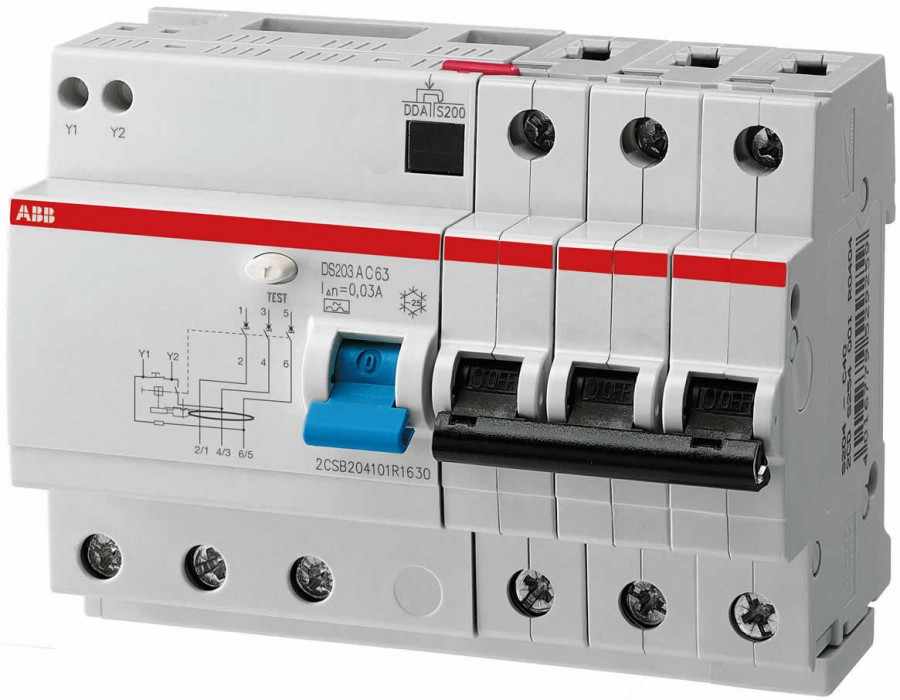

Также, бренд товаропроизводителя и особенности выпущенной серии часто предопределяют число модулей, занимаемых при монтаже на DIN-рейку. Четырехполюсные модели предназначены для трехфазных сетей с напряжением на 330 вольт. Здесь, на верхних и нижних клеммах вешается по три фазных кабеля, только на нижние еще ноль от нагрузок.
После проведения по монтажу на DIN-рейку они располагаются значительно большем количестве модулей, поскольку добавляется еще и блок диффзащиты.
Выбор устройства дифференциального тока
Выбор этих устройств осуществляется в соответствии с теми же критериями, что и выбор условных автовыключателей.
Следовательно, заказывая из интернета достаточно внимательно рассмотреть фото дифференциального автомата и обратить внимание на самые привычные параметры выбора любого электрооборудования:
- Цели использования,
- Максимально допустимая нагрузка тока,
- Чувствительность срабатывания защитных механизмов,
- Дизайн корпуса.
Говоря о выборе модели для дома, чаще всего останавливаются на однофазных «АС» или «А». Также, отлично себя зарекомендовали диффавтоматы серии «abb».
При использовании в сетях жилых комплексов идеальными станут варианты с чувствительностью 10-30 мА на касание и 100 мА в плане пожаробезопасности. Единственным критерием при выборе дизайна корпуса является его практичность и удобство при монтаже.
Нельзя забывать, что такие устройства неразрывно связаны с автовыключателем, а потому их следует выбирать с одинаковыми характеристиками.

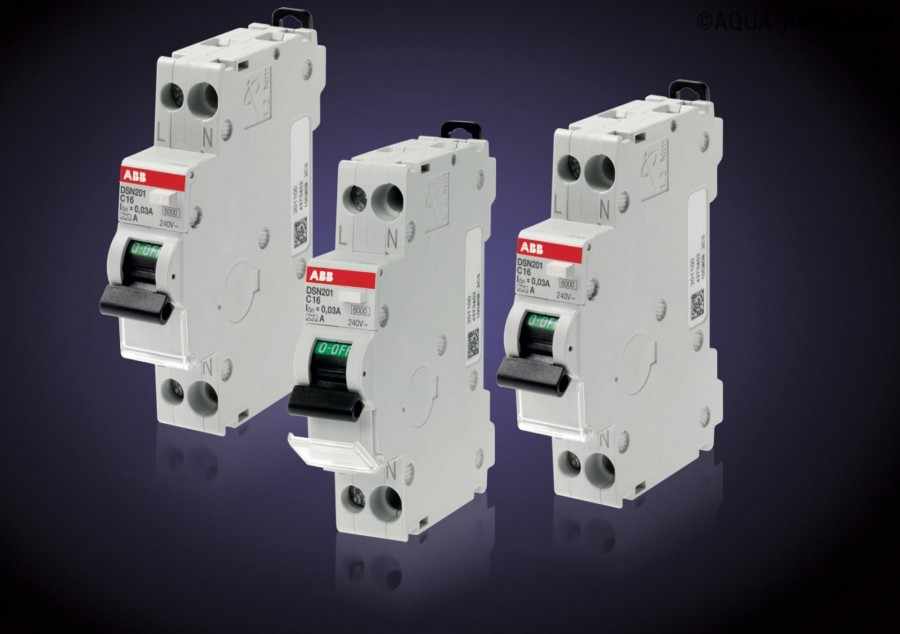

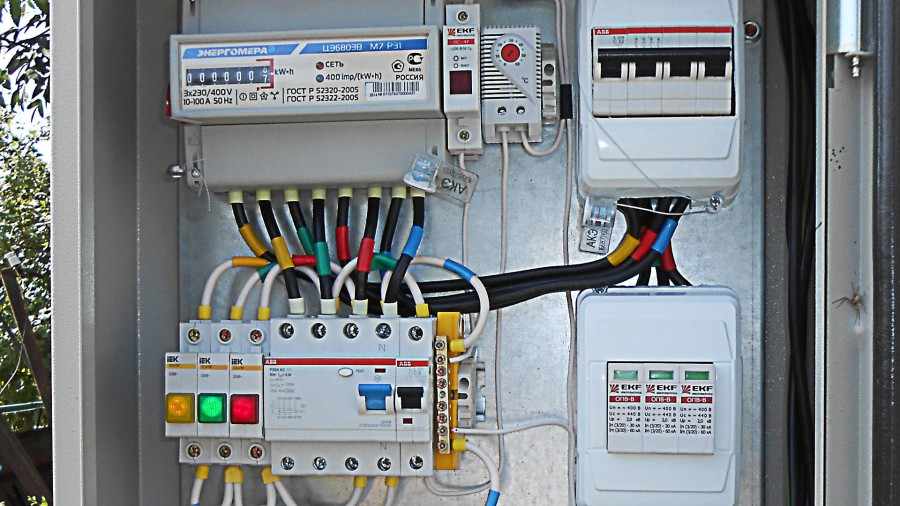

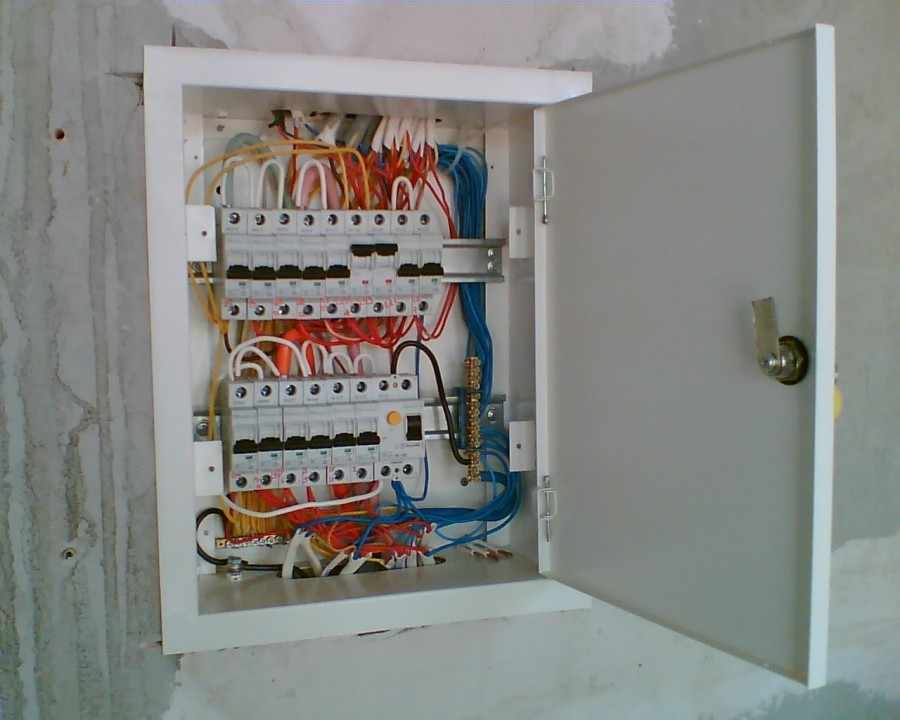

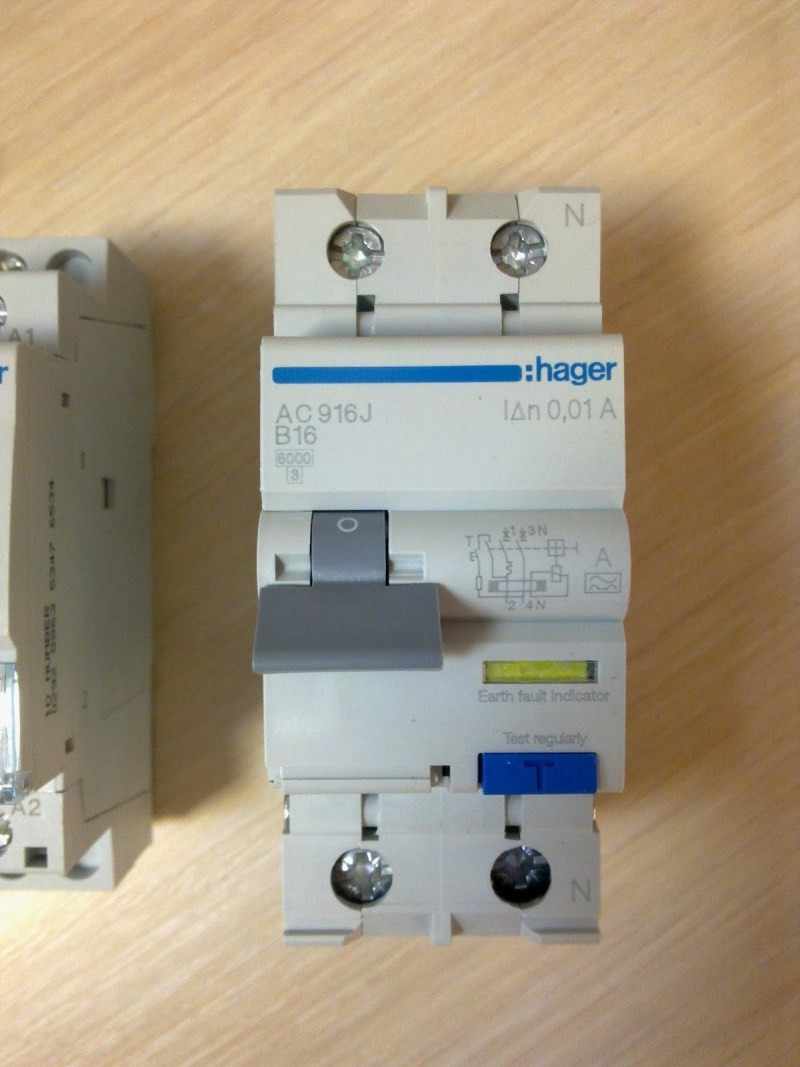

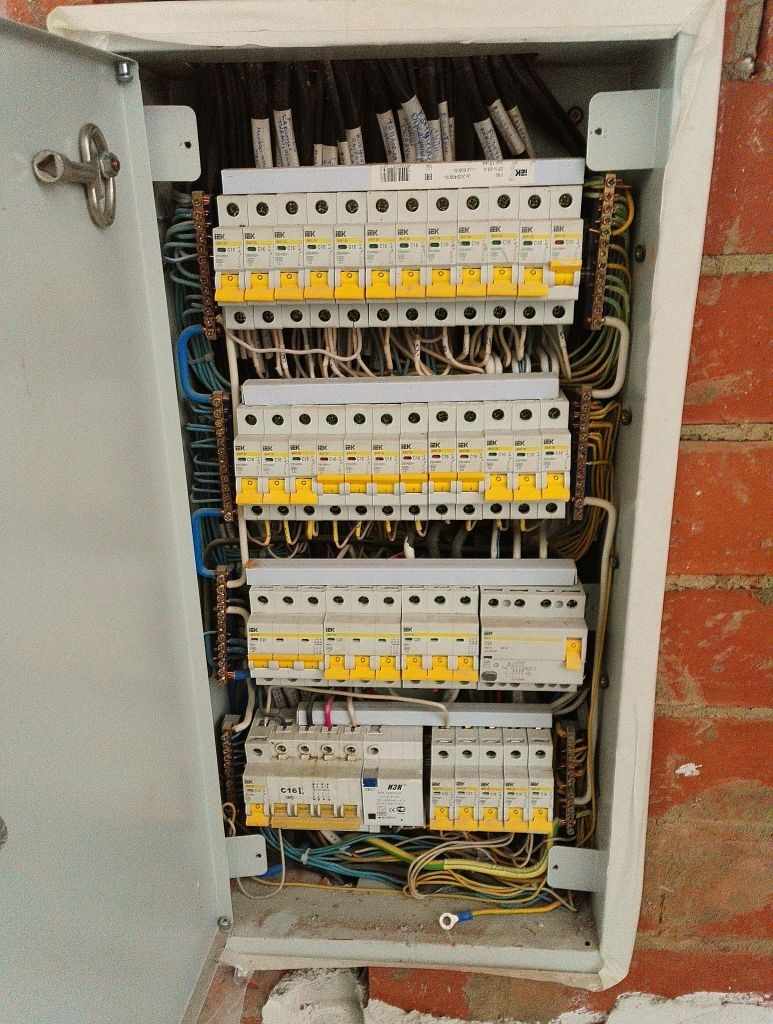

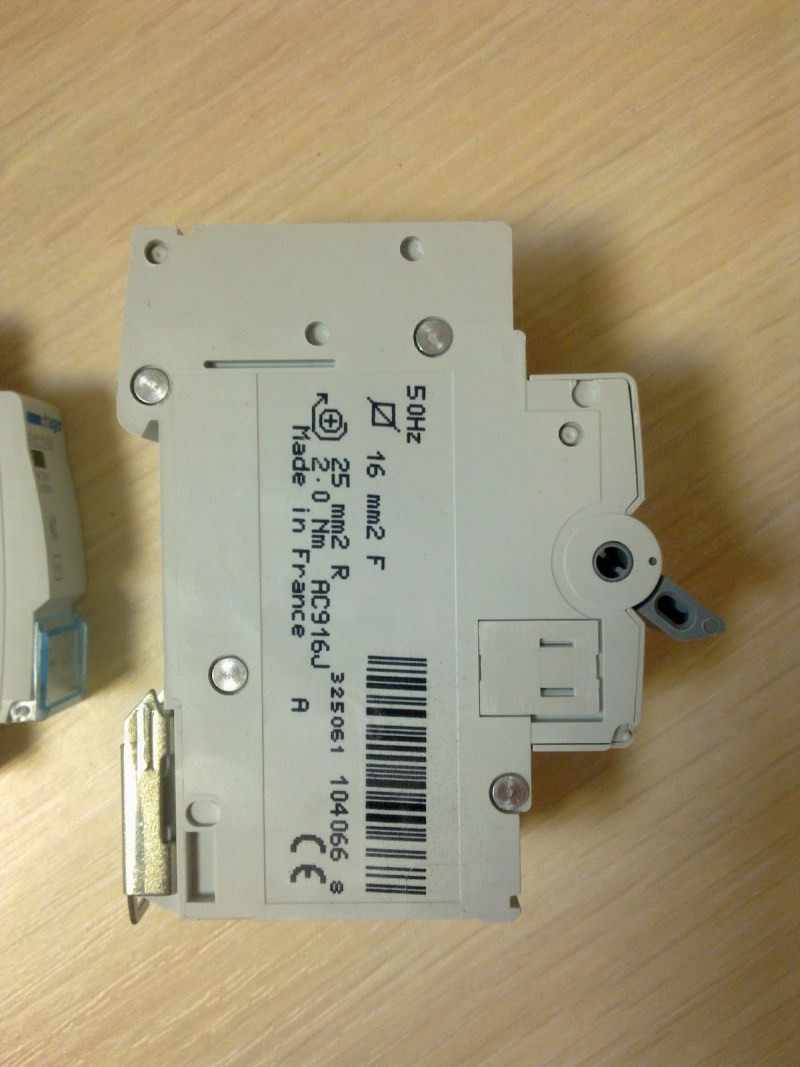

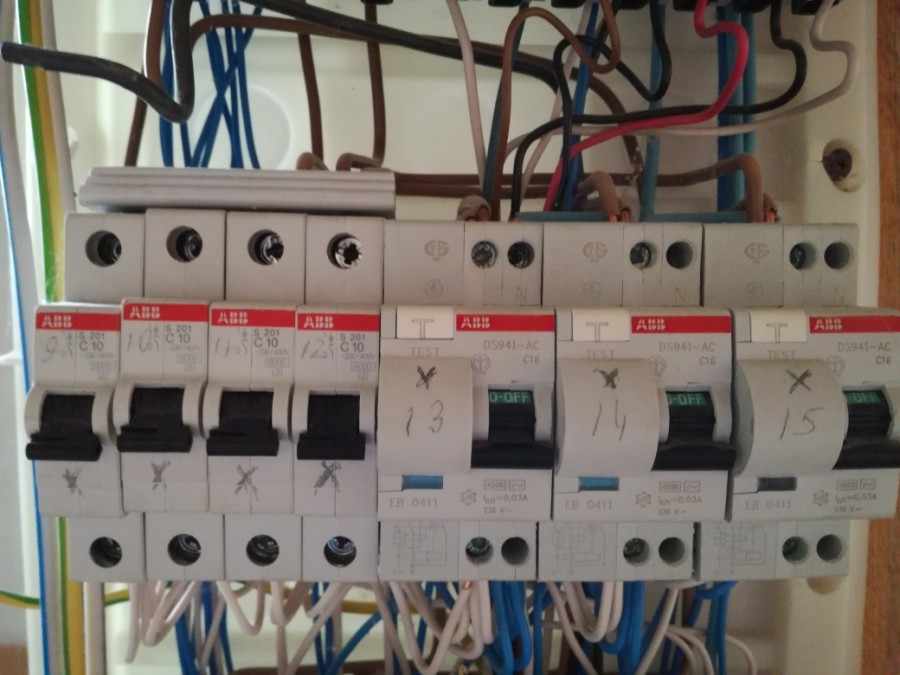

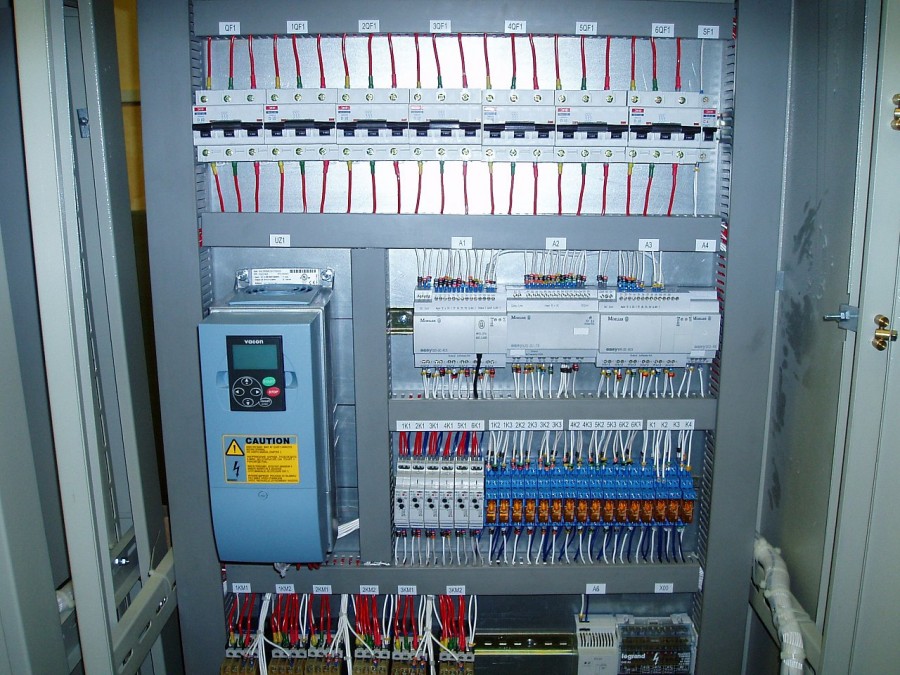

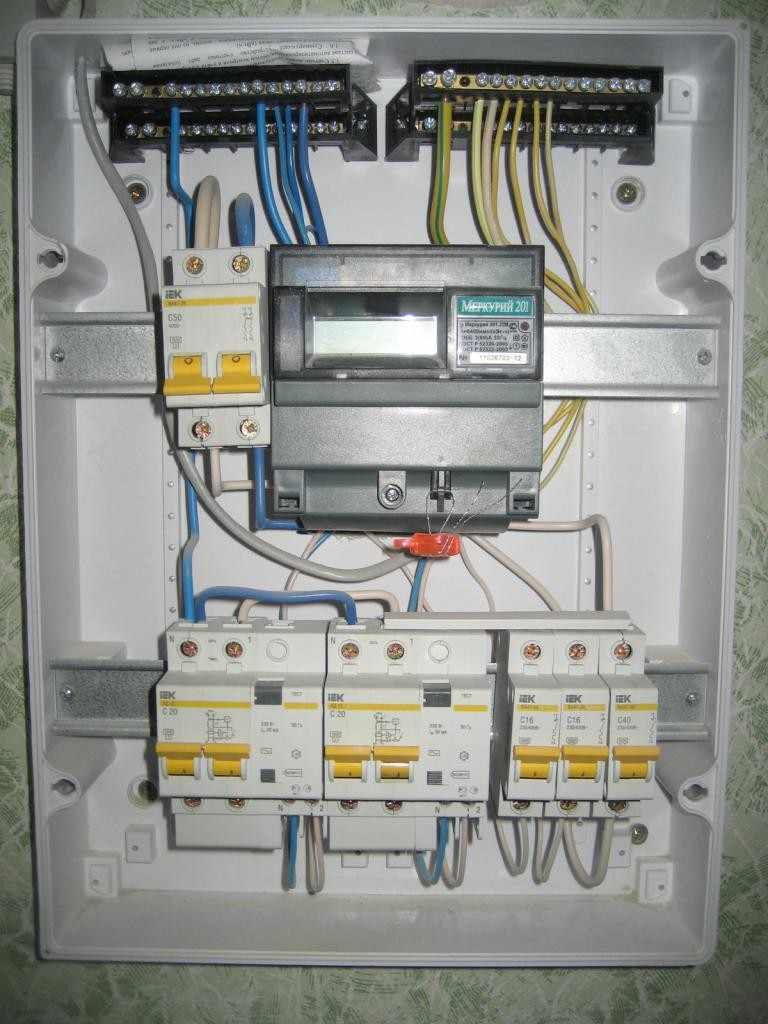

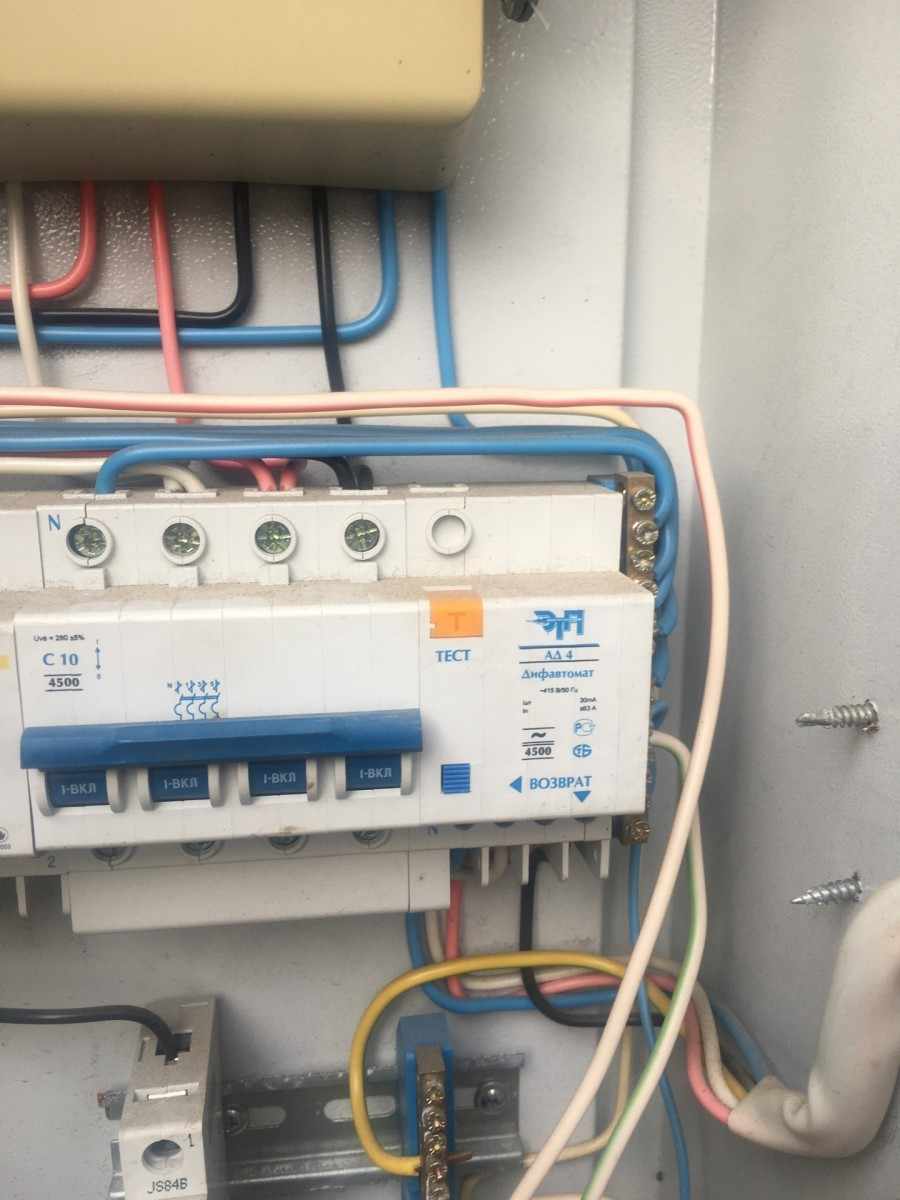

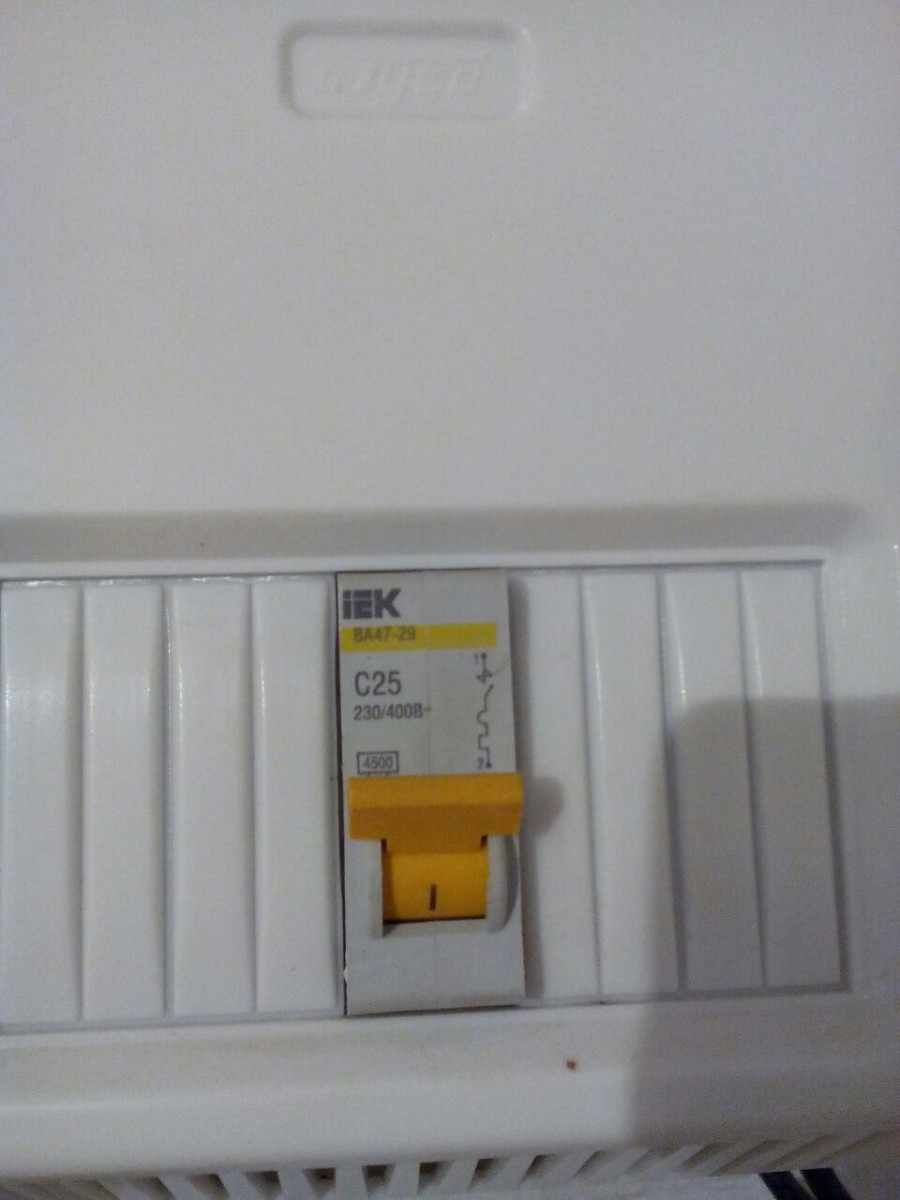

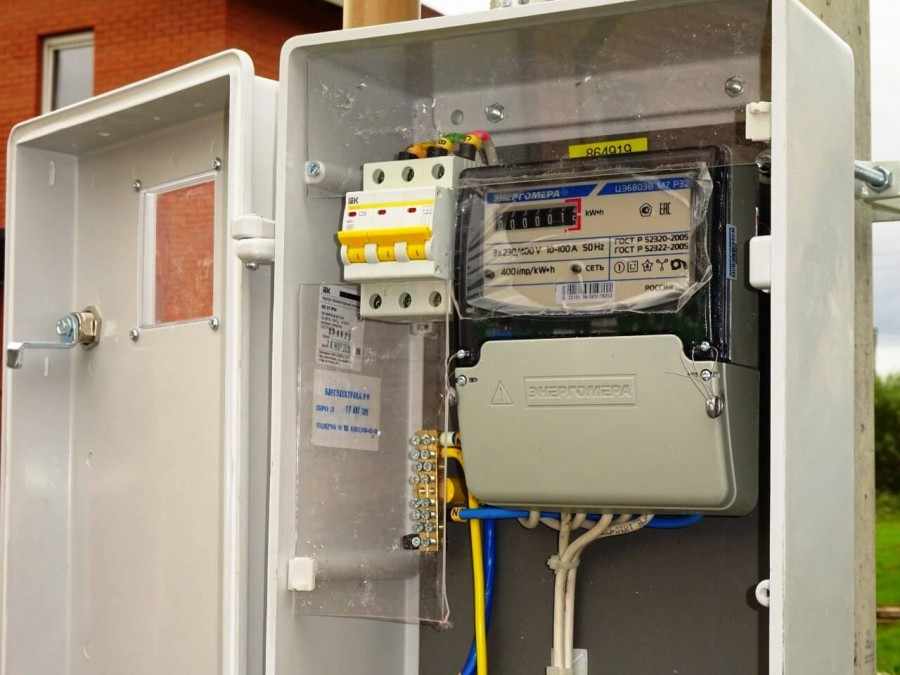

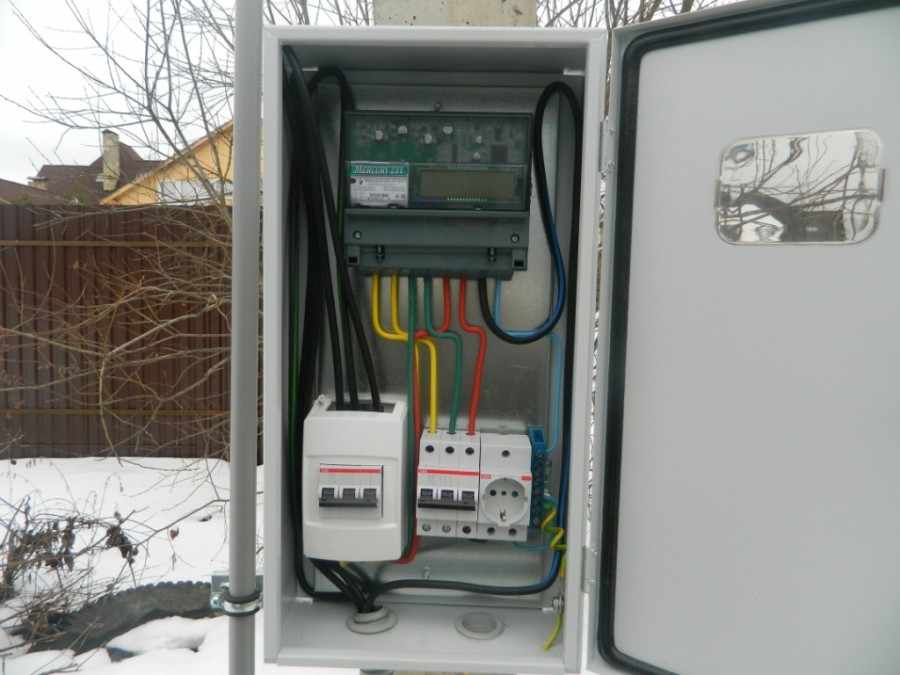

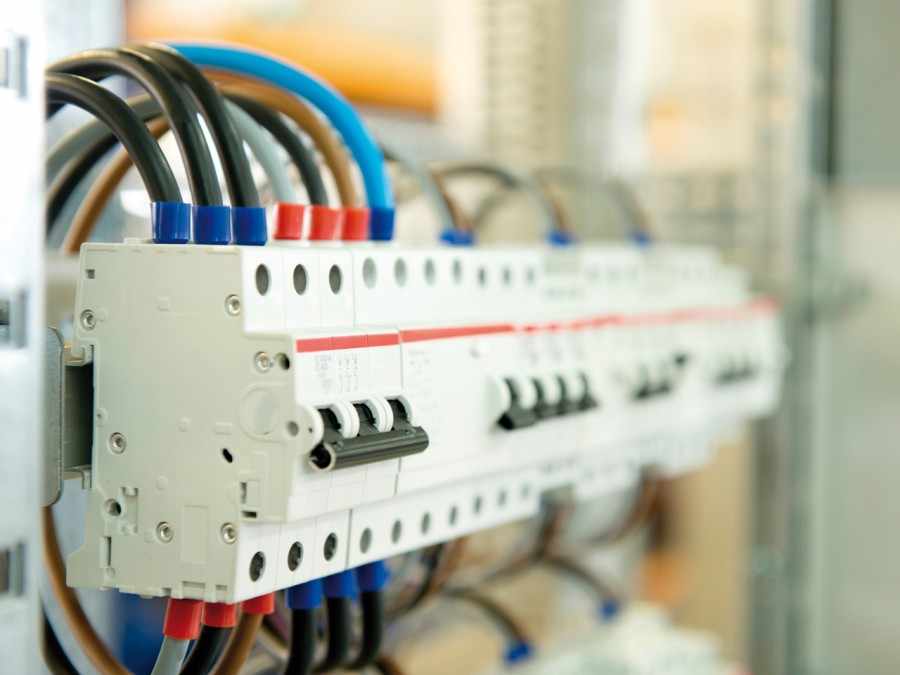

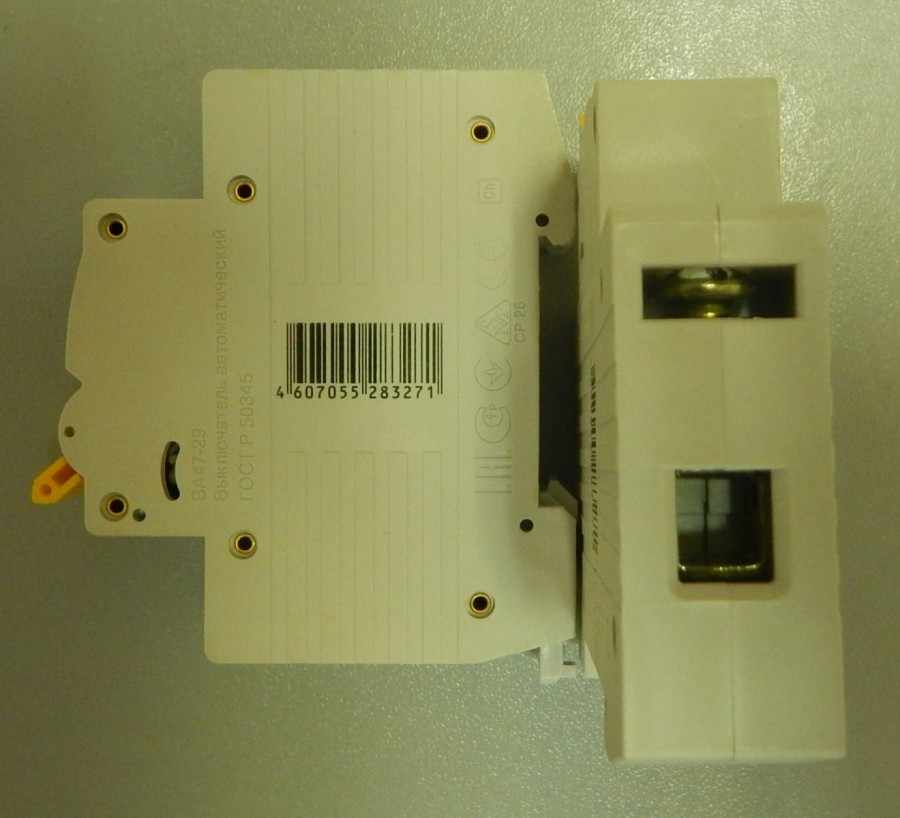

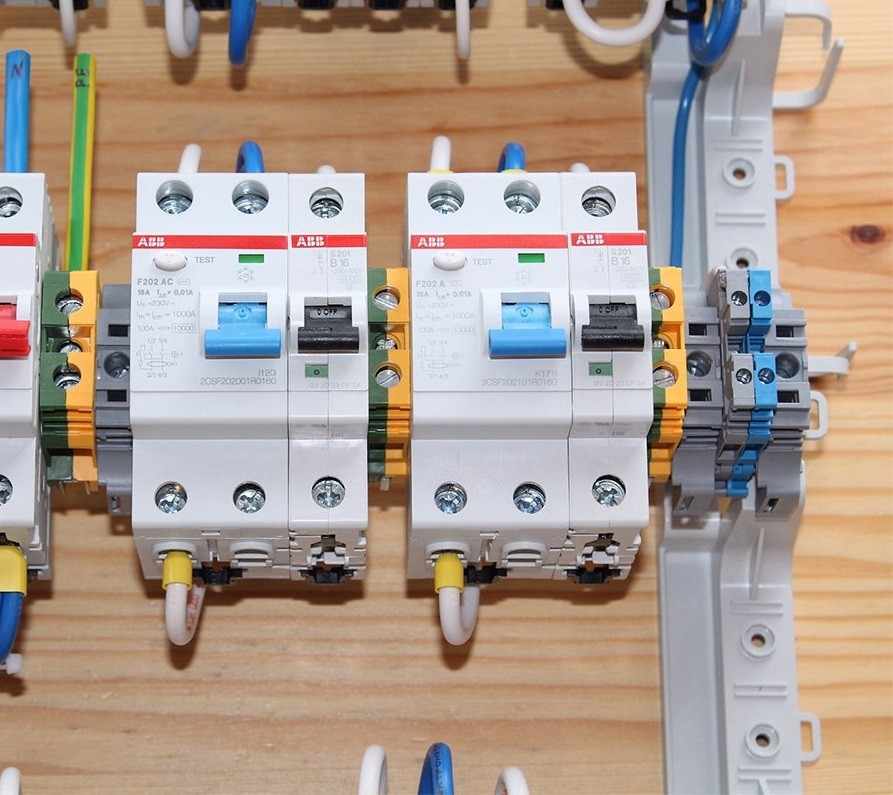

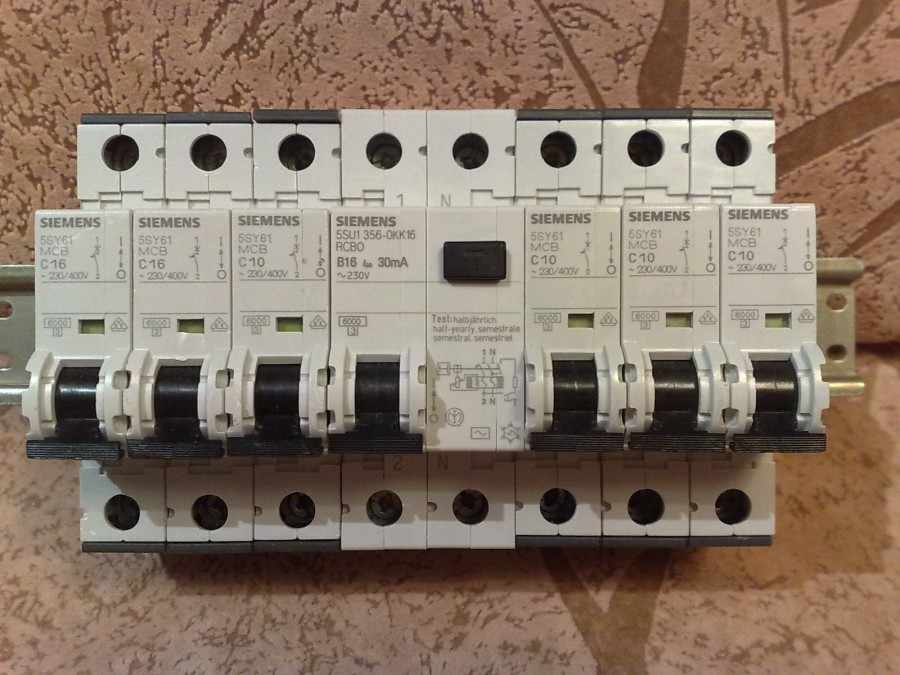

Фото дифференциальныого автомата
