Кабельное телевидение на сегодня это один из основных способов получения доступа к познавательной и развлекательной информации. И качество передаваемого сигнала зависит от правильности установки розетки. Поэтому стоит рассмотреть типы этих устройств. И распространённые схемы подключения ТВ розеток.
Виды розеток

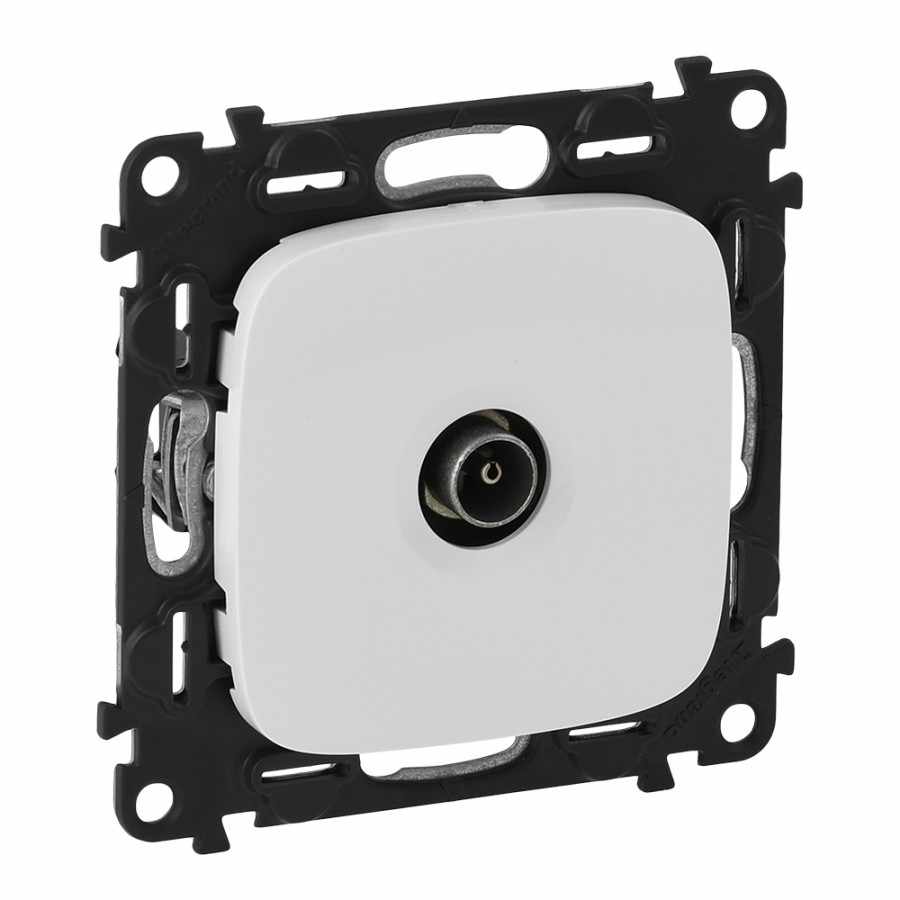

По функциям различают оконечные и проходные типы розеток. Первые из них выполняют роль завершающего звена в цепи. Благодаря волновому сопротивлению в 75 Ом они обеспечивают высокую чёткость изображения.
Проходная ТВ розетка используется как промежуточное звено между телевизором на входе другим источником подключения.
По функциям существуют следующие разделения:
- для наземных ТВ,
- для радио,
- для спутникового телевидения,
- комбинированные устройства.
Обозначение ТВ розеток помогает определить их принадлежность к тому или иному типу. Также при выборе оборудования необходимо руководствоваться цветом силовых разъёмов, указанных производителем.
Особенности подключения ТВ розетки

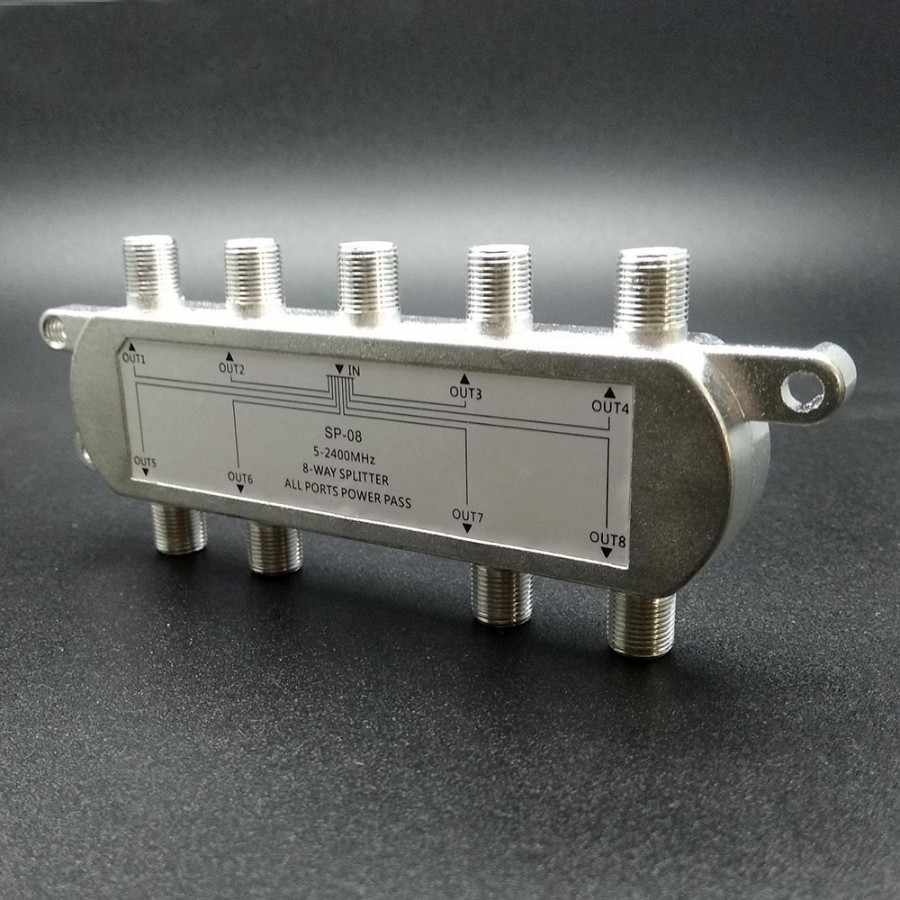

Как видно на фото ТВ розеток, нередко частью системы становится сплиттер. Это устройство в виде небольшой коробки служит для разделения сигнала на равные пакеты.
И если в квартире находится больше одного телевизора, на них будет поступать равнозначный по качеству сигнал. Таким образом достигается экономия в бюджете.
На практике подключение ТВ розеток осуществляется по одной из следующих схем:
- звездочкой,
- при помощи шлейфовой схемы.
Каждый из этих вариантов имеет свои преимущества и недостатки, которые стоит рассмотреть.
Схема «Звездочка»
Этот способ подключения ТВ розетки используется чаще всего. Частью системы является сплиттер, который отвечает за распределение сигнала в нескольких направлениях. Это устройство устанавливается в цепи между антенной и кабелем, ведущим к телевизорам.
Такое решение связано с рядом преимуществ. Оно позволяет разместить кабель в защищенном в техническом плане месте. Данная схема позволяет получить сигнал высокой устойчивости, даже если в квартире включено несколько телевизоров. И проблем с качеством изображения и звука обычно не возникает.
Шлейфовая схема
Альтернативой использованию сплиттера стала шлейфовая система, сочетающая проходные и оконечные тв розетки. Суть схемы состоит в том, что от антенны кабель сначала ведется только к одному телевизору. А от него выполняется разветвление на другие устройства в доме. Таким образом есть возможность сэкономить на кабеле.
Данная схема применяется значительно реже. В первую очередь страдает качество сигнала. Из-за неравномерного распределения на первом устройстве в цепи он будет лучше, чем на идущих следом. Этот недостаток сглаживается за счет установки усилителей, в том числе работающих в автоматическом режиме.
К другим слабым сторонам шлейфовой схемы относят более высокую стоимость по сравнению со звездочкой. А при обрыве кабеля сигнал будет потерян для всех устройств в цепи, что практически невозможно в аналоговой системе. Поэтому шлейфовая схема удобна, если подключается одиночная тв розетка.
Порядок подключения ТВ розетки
Выполнить данную работу можно в соответствии со следующей инструкцией. Сначала необходимо соединить и провода, а после закрепить их на телевизионные выводы. Попутно осуществляется подключение усилителя импульса, разделителя провода, теле-сигнального сумматора и антенных штекеров.
После этого можно приступать к установке розетки. По типу крепления устройства делятся на внешние накладывающиеся, закрытые и проходные.
Определив структурные и функциональные особенности элемента системы, можно приступать к установке в соответствии со следующим планом:
- изготовление отверстие в стене, совпадающее по форме с розеткой,
- установка и фиксация устройства,
- требующей особой аккуратности частью процесса становится освобождение проводов от изоляции для соединения с кабелем.
В завершении необходимо дополнительно закрепить розетку винтиком, а после установить внешнюю крышку.Остается только подсоединить телевизор в соответствии с инструкцией, выпускаемой к каждой модели.
Подведём итоги: выбирая ТВ розетки, необходимо ориентироваться на схему, которая будет использована для подключения телевизоров. От этого будет зависеть набор элементов, составляющих систему подачи и распределения сигнала. Результатом правильного выбора будет оптимальная работа всех ТВ-приборов в доме.
